BÀN NÂNG THỦY LỰC XOAY DÙNG ĐIỆN

Bàn nâng thủy lực xoay dùng điện là một trong những thiết bị hỗ trợ nâng hạ và luân chuyển hàng hóa tiên tiến nhất hiện nay, đóng vai trò trung tâm trong các dây chuyền đóng gói, lắp ráp và logistics hiện đại. Thiết bị này là sự kết hợp hoàn hảo giữa sức mạnh cơ bắp của hệ thống thủy lực và sự chính xác, linh hoạt của công nghệ điều khiển điện tử. Thay vì chỉ nâng hạ đơn thuần theo trục đứng, tích hợp mâm xoay dùng điện cho phép xử lý hàng hóa theo không gian ba chiều, tạo ra một trạm làm việc thông minh, tối ưu hóa tối đa diện tích và sức lao động.

​Dưới đây là tài liệu kỹ thuật chi tiết và toàn diện nhất về hệ thống bàn nâng thủy lực xoay dùng điện, phân tích sâu về cấu tạo, cơ chế vận hành, tính năng an toàn và các giá trị kinh tế mà thiết bị mang lại cho doanh nghiệp.

​1. Bản chất và triết lý vận hành tích hợp

​Triết lý cốt lõi của bàn nâng thủy lực xoay dùng điện là tạo ra một môi trường làm việc công thái học (Ergonomics) tuyệt đối. Trong các quy trình sản xuất truyền thống, việc nâng hạ và xoay chuyển hàng hóa nặng thường đòi hỏi nhiều nhân lực hoặc gây ra các rủi ro về chấn thương cột sống cho công nhân.

​Thiết bị này giải quyết triệt để vấn đề đó bằng cách sử dụng năng lượng điện để thực hiện mọi thao tác nặng nhọc nhất. Hệ thống thủy lực đảm nhận việc nâng tải trọng hàng tấn lên độ cao chính xác, trong khi mô tơ điện đảm nhận việc quay mâm xoay 360 độ êm ái. Sự kết hợp này cho phép công nhân tiếp cận mọi vị trí của kiện hàng mà không cần phải di chuyển chân hay cúi người, từ đó nâng cao năng suất lao động lên gấp nhiều lần.

​2. Cấu tạo chi tiết của hệ thống

​Một bộ bàn nâng thủy lực xoay dùng điện hoàn chỉnh được cấu thành từ năm phân hệ kỹ thuật chính yếu:

​Hệ thống khung nâng cắt kéo (Scissor Mechanism):

Được chế tạo từ thép tấm cường lực hoặc thép hộp chất lượng cao, khung nâng được thiết kế theo cấu trúc chữ X. Độ dày của thép được tính toán kỹ lưỡng dựa trên tải trọng định mức để đảm bảo không bị biến dạng khi làm việc ở cường độ cao. Các trục pivot và bạc lót được gia công chính xác, giúp quá trình nâng hạ diễn ra mượt mà và không gây tiếng ồn lớn.

​Hệ thống thủy lực (Hydraulic System):

Đây là "trái tim" của thiết bị, bao gồm mô tơ điện, bơm bánh răng, bình chứa dầu và các xi lanh đẩy áp lực cao. Khi kích hoạt, bơm thủy lực sẽ đẩy dầu vào xi lanh, tạo ra lực đẩy cực lớn để nâng khung chữ X lên. Hệ thống này được trang bị các van điều tiết lưu lượng để kiểm soát tốc độ nâng hạ, đảm bảo sự ổn định cho hàng hóa.

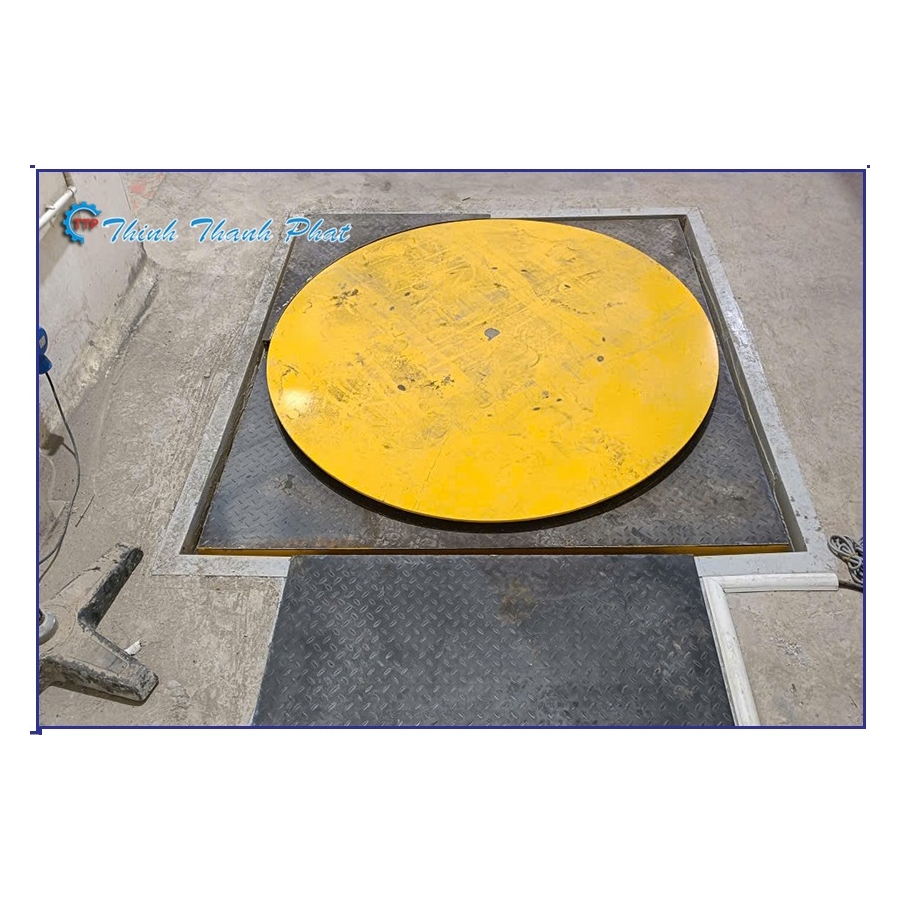

Mâm xoay điện tự động (Electric Turntable):

Nằm ở phía trên cùng của mặt bàn, mâm xoay được gắn trên hệ thống vòng bi xoay (Slewing bearing) chịu tải dọc tâm lớn. Khác với loại xoay tay, mâm xoay điện sử dụng mô tơ giảm tốc truyền động qua xích hoặc bánh răng. Điều này cho phép mâm xoay có thể dừng chính xác tại mọi góc độ và duy trì tốc độ quay ổn định ngay cả khi tải trọng không cân xứng.

​Hệ thống điều khiển điện tử (Control System):

Bao gồm tủ điện trung tâm, các biến tần (Inverter) để điều chỉnh tốc độ quay và các thiết bị ngoại vi như tay điều khiển từ xa, bàn đạp chân (Foot switch) hoặc bảng điều khiển cố định. Hệ thống này cho phép tích hợp vào các dây chuyền tự động hóa thông qua các cổng giao tiếp PLC.

​Đế máy và khung bảo vệ (Base Frame):

Phần đế máy được thiết kế vững chãi để cố định xuống mặt sàn hoặc đặt nổi. Nó chứa toàn bộ hệ thống trạm nguồn thủy lực bên trong để tiết kiệm diện tích và bảo vệ các linh kiện khỏi tác động môi trường.

​3. Các đặc tính kỹ thuật ưu việt

​Bàn nâng thủy lực xoay dùng điện sở hữu những thông số vượt trội so với các loại bàn nâng cơ học thông thường:

• ​Tải trọng đa dạng: Thiết bị có thể xử lý các kiện hàng từ 500kg đến hơn 5.000kg một cách dễ dàng.
• ​Xoay chuyển êm ái: Nhờ sử dụng biến tần, mâm xoay có khả năng khởi động mềm và dừng mềm, giúp kiện hàng không bị đổ hoặc xê dịch do lực quán tính.
• ​Độ chính xác cao: Khả năng dừng tại các vị trí mong muốn với sai số cực nhỏ, rất quan trọng trong các công đoạn lắp ráp cơ khí chính xác.
• ​Khả năng làm việc liên tục: Hệ thống tản nhiệt và mô tơ tiêu chuẩn công nghiệp cho phép máy vận hành liên tục 3 ca mà không bị quá nhiệt.
• ​Tùy biến mặt bàn: Mặt bàn có thể được thiết kế phẳng, gờ chống trượt, gắn thêm con lăn (roller) hoặc các bộ kẹp chuyên dụng tùy theo loại hàng hóa.

​4. Các tính năng an toàn tiêu chuẩn

​Trong môi trường công nghiệp, an toàn là yếu tố tiên quyết. Bàn nâng này được trang bị đầy đủ các lớp bảo vệ:

• ​Thanh an toàn chống kẹt (Safety Bar): Chạy dọc theo chu vi mép bàn. Nếu có vật cản hoặc chân người chạm vào khi bàn đang hạ xuống, cảm biến sẽ kích hoạt dừng máy ngay lập tức.
• ​Van chống lún thủy lực: Trong trường hợp ống dẫn dầu bị vỡ đột ngột, van này sẽ khóa chặt dầu trong xi lanh, ngăn không cho bàn nâng rơi tự do, bảo vệ tuyệt đối cho người và hàng hóa.
• ​Nút dừng khẩn cấp (Emergency Stop): Luôn hiện diện tại các vị trí dễ tiếp cận nhất để ngắt toàn bộ nguồn điện khi có sự cố.
• ​Chế độ bảo vệ quá tải: Nếu hàng hóa vượt quá tải trọng định mức, hệ thống thủy lực sẽ không kích hoạt nâng để tránh gãy hỏng kết cấu cơ khí.
• ​Công tắc hành trình: Giới hạn độ cao nâng tối đa và tối thiểu, bảo vệ xi lanh không bị đẩy quá mức.

​5. Ứng dụng thực tiễn trong công nghiệp

​Thiết bị này là mắt xích không thể thiếu trong nhiều quy trình sản xuất phức tạp:

​Dây chuyền đóng gói pallet tự động:

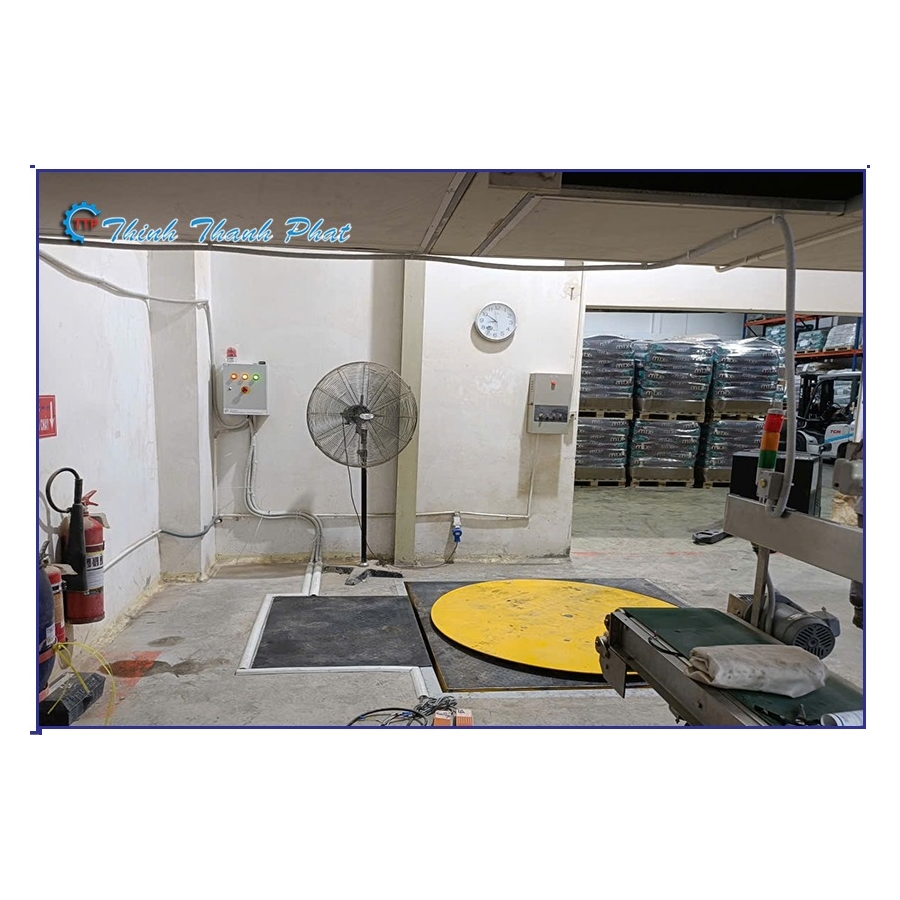

Bàn nâng giúp đưa pallet lên độ cao làm việc của máy quấn màng hoặc công nhân đóng gói. Khả năng xoay điện giúp quấn màng đều xung quanh kiện hàng mà không cần máy quấn pallet rời, tiết kiệm diện tích kho đáng kể.

​Lắp ráp máy móc và động cơ:

Trong ngành ô tô hoặc chế tạo máy, công nhân cần tiếp cận các mặt của khối động cơ nặng. Bàn nâng xoay điện cho phép thay đổi cả chiều cao và hướng của khối động cơ để lắp ráp các chi tiết nhỏ một cách chính xác nhất.

​Ngành sản xuất nội thất và gỗ tấm:

Dùng để nâng các chồng ván gỗ lên ngang tầm máy cắt và xoay hướng ván để nạp vào máy mà không cần nhiều nhân công nâng vác, giảm thiểu trầy xước bề mặt sản phẩm.

​Sơn phủ và hoàn thiện sản phẩm:

Sử dụng trong các buồng sơn để xoay sản phẩm giúp lớp sơn được phủ đều 360 độ mà người thợ sơn không cần phải di chuyển quanh vật mẫu, hạn chế tiếp xúc trực tiếp với bụi sơn độc hại.

​6. Quy trình lắp đặt và bảo trì định kỳ

​Để thiết bị hoạt động ổn định trong thời gian dài, quy trình bảo dưỡng là bắt buộc:

​Lắp đặt:

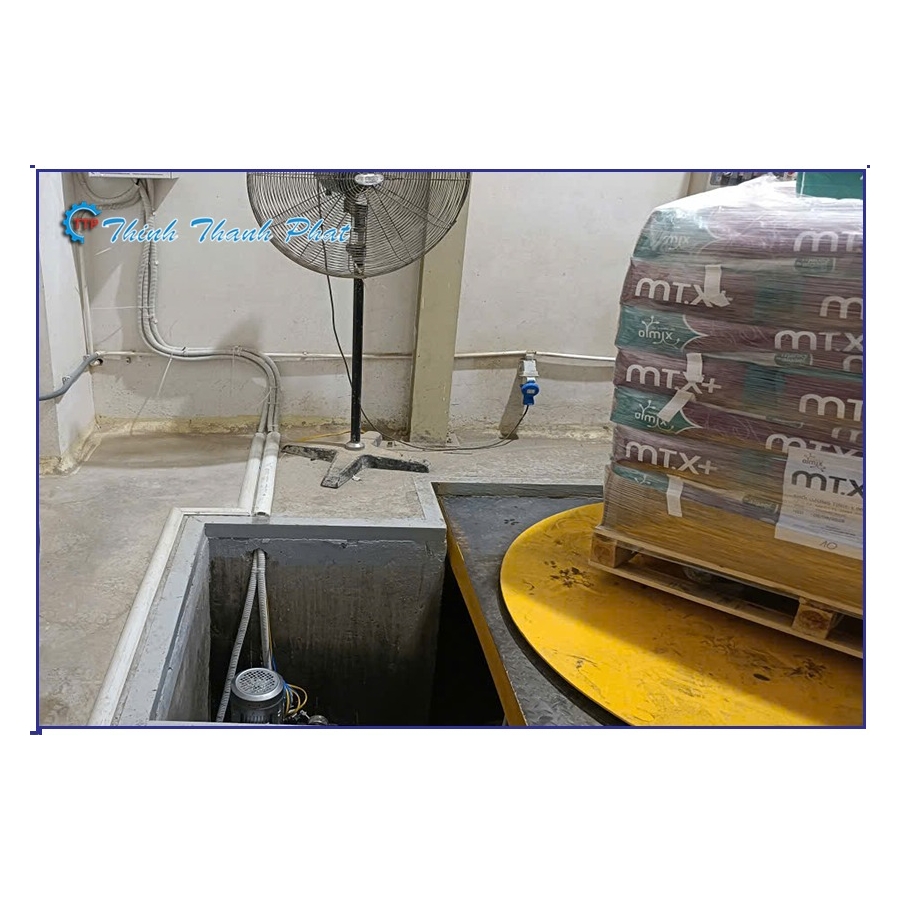

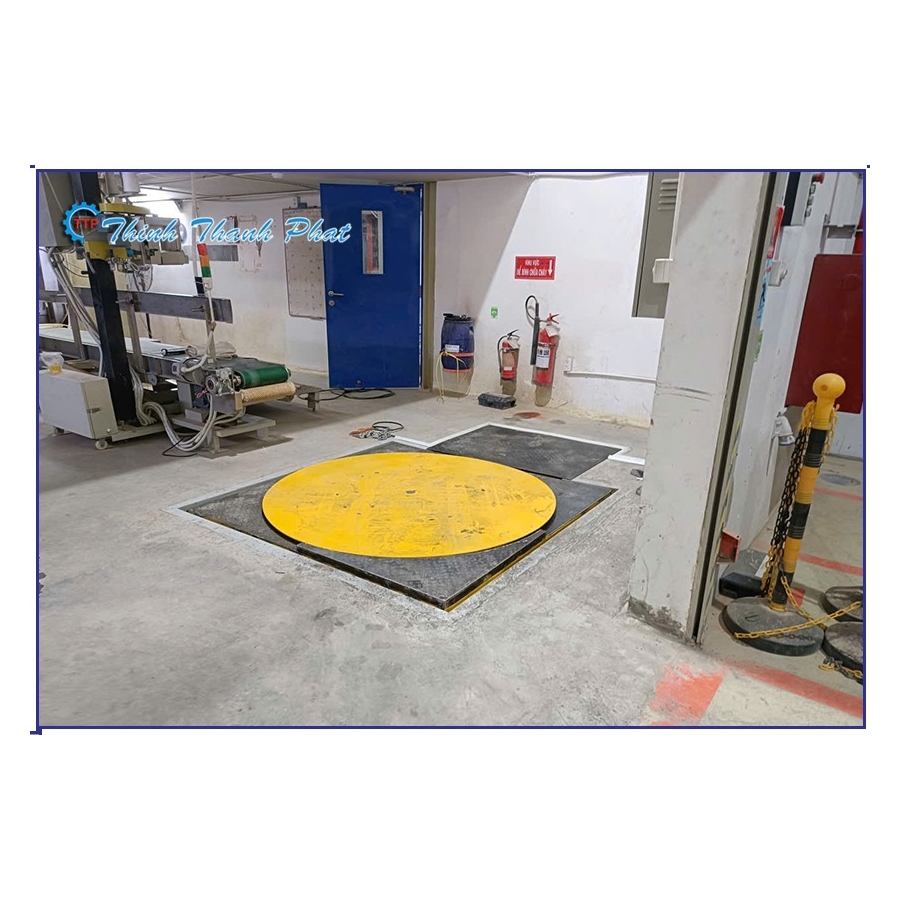

Mặt sàn lắp đặt phải đảm bảo độ phẳng và khả năng chịu lực. Nếu lắp đặt dạng hố âm sàn, cần có hệ thống thoát nước để tránh làm hỏng mô tơ và trạm nguồn thủy lực bên dưới.

​Bảo trì hàng tháng:

• ​Kiểm tra mức dầu thủy lực và độ sạch của dầu. Thay dầu định kỳ sau mỗi 2.000 giờ làm việc.
• ​Tra mỡ bôi trơn vào các khớp nối chữ X và vòng bi mâm xoay.
• ​Kiểm tra các bu lông liên kết xem có bị lỏng do rung động trong quá trình vận hành hay không.

​Bảo trì hệ thống điện:

• ​Vệ sinh tủ điện, kiểm tra các đầu nối dây dẫn để tránh tình trạng move điện gây cháy nổ.
• ​Kiểm tra hoạt động của các cảm biến an toàn và nút dừng khẩn cấp.

​7. Giá trị kinh tế và hướng phát triển

​Đầu tư vào bàn nâng thủy lực xoay dùng điện là bước đi chiến lược để nâng tầm công nghiệp hóa cho doanh nghiệp. Mặc dù chi phí đầu tư ban đầu cao hơn các giải pháp thủ công, nhưng lợi ích thu về là vô cùng lớn: giảm 50-70% nhân lực đóng gói, loại bỏ hoàn toàn chi phí đền bù tai nạn lao động liên quan đến bưng bê nặng, và tăng tính chuyên nghiệp trong mắt đối tác quốc tế.

​Hiện nay, xu hướng tích hợp bàn nâng xoay vào hệ thống robot AGV hoặc cánh tay robot (Robot Arm) đang trở nên phổ biến, biến bàn nâng thành một phần của hệ thống sản xuất thông minh hoàn toàn không cần sự can thiệp của con người.

​Bàn nâng thủy lực xoay dùng điện không chỉ là một công cụ, nó là giải pháp nâng cao vị thế và hiệu quả cho mọi nhà xưởng sản xuất hiện đại.
