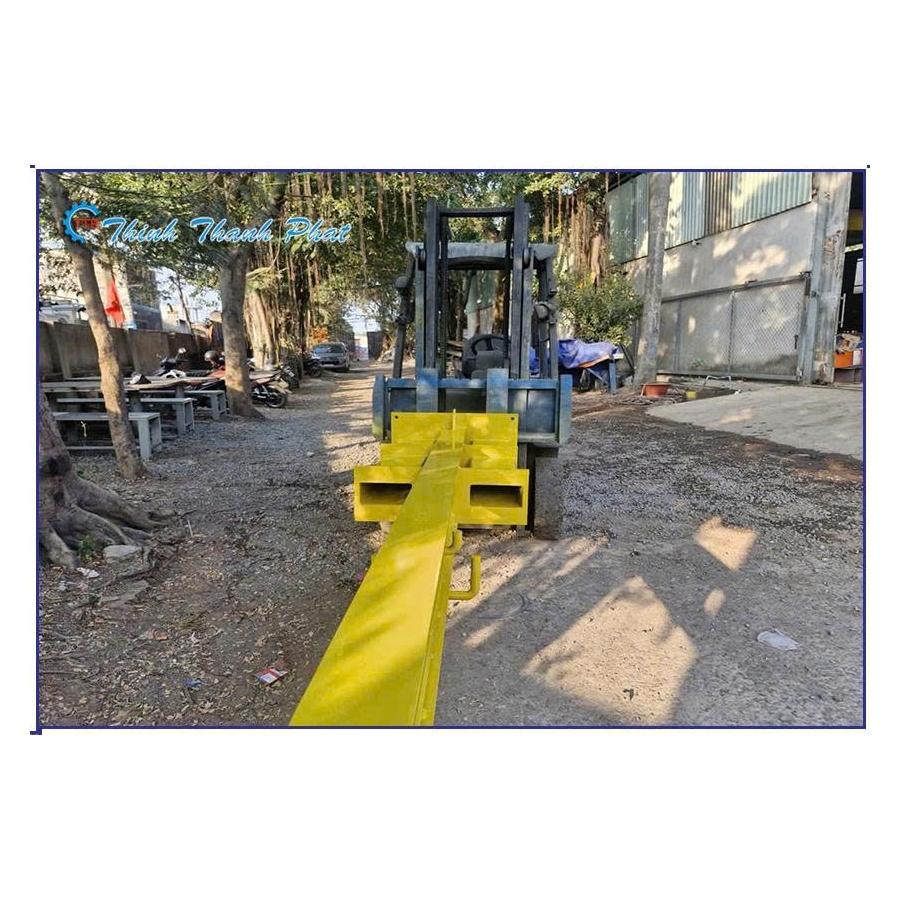

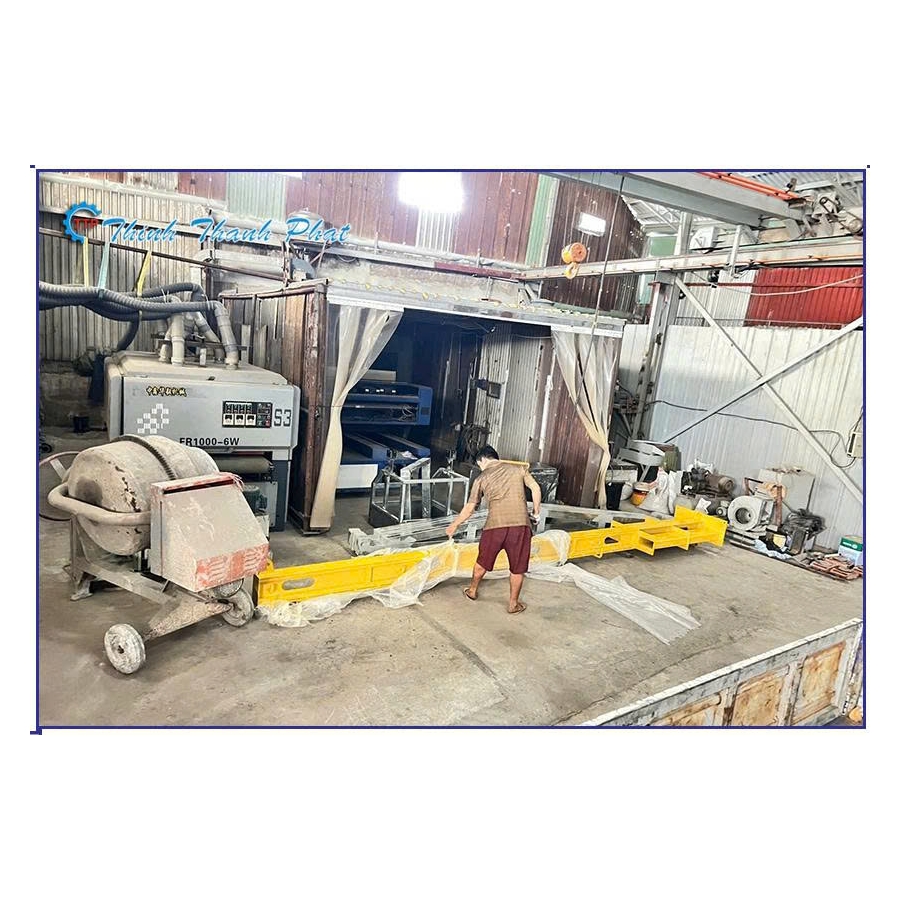

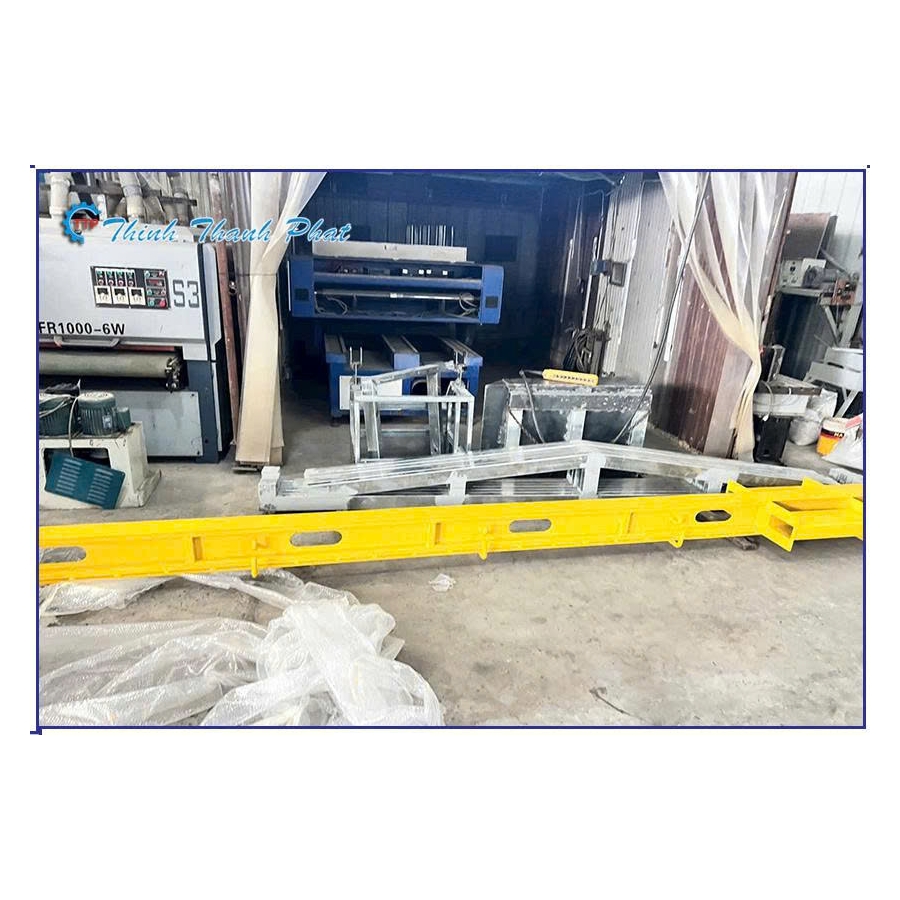

CÀNG NÂNG ỐNG

Càng nâng ống là một thiết bị phụ trợ cơ khí chuyên dụng, được thiết kế để gắn vào xe nâng (forklift), xe cẩu hoặc các hệ thống hạ tầng nâng hạ nhằm mục đích di chuyển, sắp xếp các vật liệu có hình trụ dài như ống thép, ống bê tông, ống nhựa quy mô lớn hoặc các cuộn vật liệu. Việc vận hành các loại hàng hóa này bằng càng nâng tiêu chuẩn thường tiềm ẩn rủi ro lăn, trượt và gây mất an toàn lao động. Do đó, càng nâng ống ra đời như một giải pháp kỹ thuật tối ưu để cố định vật thể, bảo vệ bề mặt vật liệu và tăng hiệu suất bốc xếp trong các kho bãi và công trường.

​Dưới đây là tài liệu chi tiết và toàn diện nhất về hệ thống càng nâng ống, phân tích từ cấu tạo cơ khí, phân loại chuyên dụng đến các quy tắc vận hành an toàn trong công nghiệp.

​1. Bản chất và thách thức của việc vận chuyển vật liệu ống

​Vật liệu dạng ống có đặc thù là tâm trọng lực thay đổi khi di chuyển và bề mặt tiếp xúc với càng nâng thông thường rất ít (tiếp xúc điểm). Điều này tạo ra lực quán tính lớn khi xe nâng phanh gấp hoặc rẽ hướng, khiến ống dễ dàng rơi khỏi càng.

​Càng nâng ống giải quyết bài toán này bằng cách thay đổi cấu trúc tiếp xúc. Thay vì chỉ nâng từ phía dưới, thiết bị này tạo ra một cơ chế ôm giữ hoặc kẹp chặt, giúp cố định vật thể vào khung nâng. Điều này không chỉ bảo vệ người vận hành mà còn ngăn chặn việc trầy xước, móp méo các loại ống có giá trị cao hoặc các loại ống đã được phủ lớp sơn chống ăn mòn.

​2. Cấu tạo cơ khí và thành phần chính

​Một bộ càng nâng ống tiêu chuẩn thường được cấu thành từ các thành phần thép cường lực với độ bền cơ học cực cao:

• ​Khung xương chính (Main Frame): Được chế tạo từ thép tấm dày cắt CNC và hàn liên kết chắc chắn. Khung này có nhiệm vụ kết nối trực tiếp với giá nâng của xe nâng (carriage) thông qua hệ thống chốt khóa tiêu chuẩn ISO.
• ​Tay nâng (Forks/Arms): Có thể là loại càng đôi thông thường được bọc thêm lớp bảo vệ hoặc là loại càng hình chữ V để tăng diện tích tiếp xúc với thân ống.
• ​Cơ cấu kẹp phía trên (Top Clamps/Hold-down Arms): Đây là bộ phận quan trọng nhất. Sử dụng xi lanh thủy lực để đẩy một cánh tay từ trên xuống, ép chặt ống vào càng nâng phía dưới. Cơ cấu này ngăn chặn hoàn toàn việc ống lăn ra ngoài khi xe di chuyển trên địa hình không bằng phẳng.
• ​Lớp đệm bảo vệ (Protection Liners): Thường được dán hoặc bắt vít các tấm cao su chịu lực hoặc nhựa kỹ thuật bền bỉ tại các điểm tiếp xúc. Lớp đệm này có tác dụng giảm chấn, tăng ma sát và bảo vệ lớp vỏ ngoài của ống.
• ​Hệ thống thủy lực (Hydraulic System): Bao gồm các đường ống dẫn dầu áp suất cao, van chia và xi lanh, kết nối trực tiếp với hệ thống thủy lực của xe cơ sở.

​3. Phân loại các dòng càng nâng ống phổ biến

​Tùy theo đặc thù của loại ống và tải trọng, người ta chia thành các dòng chuyên dụng sau:

​Càng kẹp ống thủy lực (Hydraulic Pipe Clamp)

​Đây là loại phổ biến nhất trong các kho thép và nhà máy sản xuất ống nhựa. Thiết bị có một hoặc nhiều tay kẹp phía trên hoạt động độc lập hoặc đồng thời. Loại này cho phép kẹp một hoặc nhiều ống cùng lúc một cách chắc chắn.

​Móc nâng ống (Pipe Hooks)

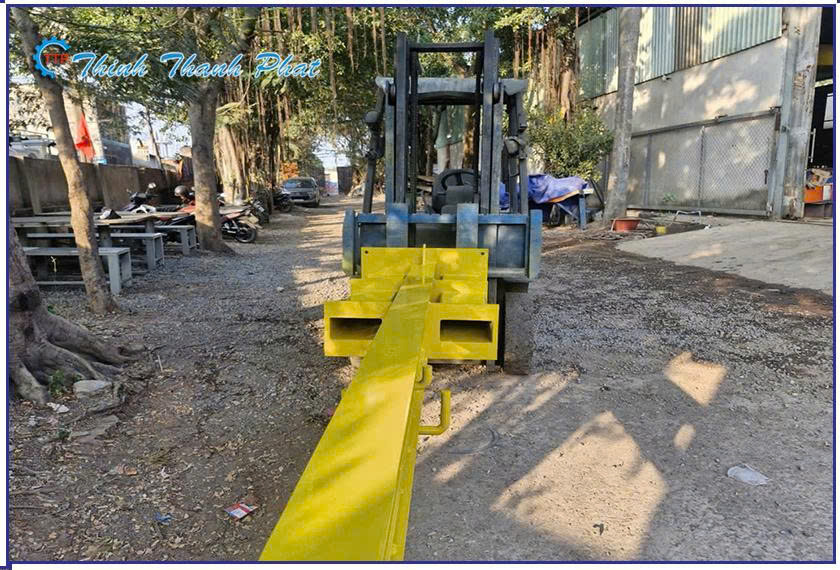

​Thường dùng cho xe cẩu hoặc càng giả của xe nâng. Thiết bị này gồm một thanh ngang dài với hai móc ở hai đầu để luồn vào lòng ống. Phương pháp này phù hợp cho các loại ống bê tông hoặc ống thép đúc có trọng lượng cực lớn mà càng kẹp không thể xử lý được.

​Càng nâng hình chữ V (V-shaped Forks)

​Thay vì mặt phẳng, càng được thiết kế với độ dốc vào tâm. Trọng lực của ống sẽ tự kéo nó vào vị trí thấp nhất của chữ V, giúp hạn chế việc lăn ngang mà không cần hệ thống kẹp phức tạp.

​Thiết bị nâng ống bằng chân không (Vacuum Pipe Lifter)

​Sử dụng lực hút chân không để nhấc các loại ống có bề mặt nhẵn. Đây là giải pháp cao cấp nhất, giúp bốc xếp cực nhanh và không gây ra bất kỳ tác động vật lý nào lên bề mặt ống.

​4. Ứng dụng thực tế trong các ngành chiến lược

​Càng nâng ống là thiết bị không thể thiếu trong chuỗi cung ứng của nhiều ngành công nghiệp nặng:

• ​Ngành dầu khí và năng lượng: Vận chuyển các đường ống dẫn dầu khí đốt xuyên quốc gia. Yêu cầu cực cao về việc bảo vệ lớp phủ chống ăn mòn bên ngoài.
• ​Xây dựng hạ tầng: Lắp đặt hệ thống cống thoát nước bê tông cốt thép, ống dẫn nước sạch đô thị.
• ​Sản xuất và thương mại thép: Bốc xếp ống thép đúc, thép hàn tại các cảng biển và tổng kho kim khí.
• ​Ngành điện lực: Vận chuyển các trụ điện bê tông hoặc các ống luồn cáp ngầm cao áp.

​5. Các tính năng an toàn và quy tắc vận hành

​An toàn lao động là yếu tố tiên quyết khi vận hành các vật liệu hình trụ có khối lượng lớn:

• ​Van giữ áp suất (Pressure Retention Valve): Đảm bảo rằng ngay cả khi động cơ xe nâng gặp sự cố hoặc ống dẫn dầu bị vỡ, tay kẹp vẫn giữ nguyên vị trí, không để ống rơi xuống đột ngột.
• ​Cảm biến tải trọng: Một số dòng cao cấp tích hợp cảm biến để báo động nếu trọng tâm của ống nằm quá xa so với tải tâm của xe nâng.
• ​Tầm nhìn của tài xế: Khung nâng thường được thiết kế dạng hở (open vision) để tài xế có thể quan sát rõ vị trí tiếp xúc giữa càng và ống, tránh việc va chạm gây hỏng hàng hóa.

​Quy tắc vận hành:

1. ​Luôn hạ thấp càng nâng và nghiêng khung nâng về phía sau (tilt back) khi di chuyển để ống nằm ổn định trong cơ cấu kẹp.
2. ​Kiểm tra độ mòn của các tấm đệm cao su định kỳ để đảm bảo lực ma sát tối ưu.
3. ​Tuyệt đối không di chuyển khi chưa kích hoạt hệ thống kẹp phía trên (đối với dòng thủy lực).

​6. Bảo trì và duy tu hệ thống

​Để càng nâng ống hoạt động bền bỉ, cần thực hiện quy trình bảo dưỡng định kỳ nghiêm ngặt:

• ​Bôi trơn các khớp xoay: Các trục của tay kẹp cần được tra mỡ chịu cực áp thường xuyên để tránh hiện tượng kẹt hoặc mài mòn cơ học.
• ​Kiểm tra rò rỉ thủy lực: Các vết dầu loang tại đầu xi lanh là dấu hiệu của phớt chặn bị hỏng, cần thay thế ngay để đảm bảo lực kẹp không bị suy giảm.
• ​Kiểm tra cấu trúc thép: Quan sát các mối hàn chính để phát hiện sớm các vết nứt do mỏi kim loại, đặc biệt là sau khi thực hiện các ca nâng tải trọng tối đa.
• ​Vệ sinh lớp đệm: Loại bỏ cát, sỏi hoặc mạt sắt bám trên lớp đệm cao su để tránh việc chúng cào xước bề mặt ống trong quá trình kẹp.

​7. Kết luận và giá trị kinh tế

​Đầu tư vào một bộ càng nâng ống chuyên dụng là sự đầu tư vào sự an toàn và uy tín của doanh nghiệp. Nó không chỉ giảm thiểu rủi ro tai nạn lao động vốn có chi phí rất đắt đỏ, mà còn giúp chuyên nghiệp hóa quy trình bốc xếp, rút ngắn thời gian giải phóng xe tải và tàu hàng. Trong kỷ nguyên logistics hiện đại, sự chính xác và bảo toàn hàng hóa chính là chìa khóa để nâng cao năng lực cạnh tranh.
